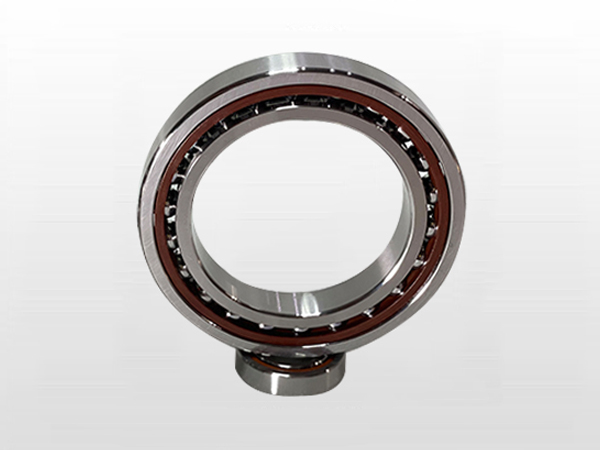

72系列角接觸軸承

時間：2023-03-06 15:11:09

分類：高精度角接觸球軸承（標準系列）

公稱接觸角α15°-25°，內徑30-200mm
詳細信息
生產范圍：30-200mm
生產型號：7206-7240
滾動體：鋼球或陶瓷球
精度：P4S、P2級
配對：提供配對及客戶所需要的組配等

電話咨詢 400-9945-668

產品介紹
型號參數

高精密軸承72系列角接觸球軸承適用于載荷較重和中速的場合。角接觸球軸承的內、外圈滾道在軸承軸線方向上彼此有相對偏移。此類軸承設計用來承載聯合載荷，即徑向載荷加軸向載荷。角接觸球軸承的軸向承載能力隨著接觸角的增加而增加。在徑向平面上，鋼球和滾道接觸點的連線（即組合載荷從一個滾道傳遞到另一滾道的方向）與軸承軸線垂直線的夾角。

中大可提供精密角接觸球軸承18、19、（1）0、（0）2四個尺寸系列。

719或70系列適用于徑向空間小和轉速非常高的場合，72系列對剛性要求高的場合則要選用719系列，因為719系列的軸承鋼球數量較多，其軸承的剛性較高。由于719系列軸承截面積較小，主軸的直徑可以加大，主軸的剛性也隨之增加，從而大大提高了機床主軸的剛性。所以719系列的軸承在機床主軸中應用比其它兩個系列廣泛。

高精密軸承72系列型號參數表

軸承型號	外形尺寸			α=15°（C）				α=25°（AC）
	外形尺寸			額定載荷		極限轉速		額定載荷		極限轉速
	d	D	B	Cr	C0r	脂	油	Cr	C0r	脂	油
	mm			KN		r/min		KN		r/min
7200	10	30	9	6.4	3.8	55000	84000	6.3	3.7	52000	79000
7201	12	32	10	7.2	4.5	52000	79000	6.9	4.3	47000	69000
7202	15	35	11	9.1	5.8	47000	69000	8.8	5.6	42000	62000
7203	17	40	12	11.3	7.4	39000	59000	10.9	7.1	37000	55000
7204	20	47	14	13.1	9.6	33000	49000	12.6	6.2	29000	44000
7205	25	52	15	16.8	13.1	29000	44000	16.1	12.5	25000	39000
7206	30	62	16	23.4	18.8	23000	37000	22.3	18	19000	33000
7207	35	72	17	25.8	22.9	17000	29000	24.5	21.9	16000	27000
7208	40	80	18	34.1	30.9	16000	27000	32.5	29.5	14000	23000
7209	45	85	19	35.5	33.8	15000	25000	33.8	32.3	13000	21000
7210	50	90	20	43.3	40.6	14000	23000	41.3	38.7	13000	21000
7211	55	100	21	53.6	51.1	13000	21000	51.1	48.8	12000	19000
7212	60	110	22	55.8	56.2	11000	18000	53	53.5	10000	17000
7213	65	120	23	67.5	69	10000	17000	64.2	65.8	8500	15000
7214	70	125	24	70.2	74.6	9000	16000	66.6	71.7	8000	14000
7215	75	130	25	72.7	80.2	8500	15000	68.9	76.3	7500	13000
7216	80	140	26	86.5	96.5	8000	14000	82.1	91.9	7000	12000
7217	85	150	28	97.4	107.5	7500	13000	92.5	102.4	6500	11000
7218	90	160	30	121.9	131.3	7000	12000	115.8	124.6	6000	10000
7219	95	170	32	128.9	145.1	6500	11000	122.5	138.3	5700	9000
7220	100	180	34	146.2	165.9	6000	10000	138.9	158.2	5700	9000
7221	105	190	36	164.3	118.2	6000	10000	156.3	179.5	5300	8500
7222	110	200	38	170.4	202.5	5700	9000	161.8	193	5000	8000
7224	120	215	40	175.4	218.4	5000	8000	166.3	207.9	4300	7000
7226	130	230	40	200.6	258.3	4600	7500	190.4	246.2	4000	6500
7228	140	250	42	223.6	306.6	4000	6500	212.3	292.2	3500	5700
7230	150	270	45	240.9	341.5	3500	5700	228.7	325.5	3000	5000
7232	160	290	48	248.6	365.8	3300	5300	236.1	348.6	2800	4600
7234	170	310	52	300.2	459.2	2800	4600	285	473.6	2600	4300
7236	180	320	52	305	390	3800	5600	290	365	3400	5000
7238	190	340	55	315	415	3400	5000	300	390	3200	4800
7240	200	360	58	325	440	3200	4800	310	415	3000	4500
7244	220	400	65	400	560	2800	4300	380	540	2600	4000
